| 型 號 | KJT-KNWLAT2R |
| 協議標準 | LoRa 私網協議 |
| 頻率范圍 | 470～510MHz LoRa |
| 最大鏈路預算 | 169dB |
| 最大發射功率 | 27dBm |
| 極化方式 | 單極化；垂直極化 |
傳輸速率 接收靈敏度(dBm)
2400bps -126dBm
靈敏度
800bps -130dBm
300bps -142dBm |
| 組網方式 | 星型 |
| 建議傳輸距離 | 20-1000M |
| 管 理 |
| 管理方式 | 支持中/英文管理、配置免重啟；支持云管理 |
|
|
復位 | 硬件 | 支持 |
| 軟件 | 支持 |
| 功 能 |
| 工作模式 | P2P-S、M2P 等 |
| 輸入配置 | 支持 RS485 串口、Ethernet 接口 |
| 通訊協議 | MODBUS |
| 信號燈 | 雙色防水信號燈 |
| 安全性 |
| 無線加密 | CPC 校驗 AES128 |
| 硬件 |
| CPU | 工業級MCU |
| 內存 | FLASH | 32MB |
| SRAM | 2M |
| 擴展卡（選配） | 支持 |
| 主頻 | 400MHz |
設備安裝

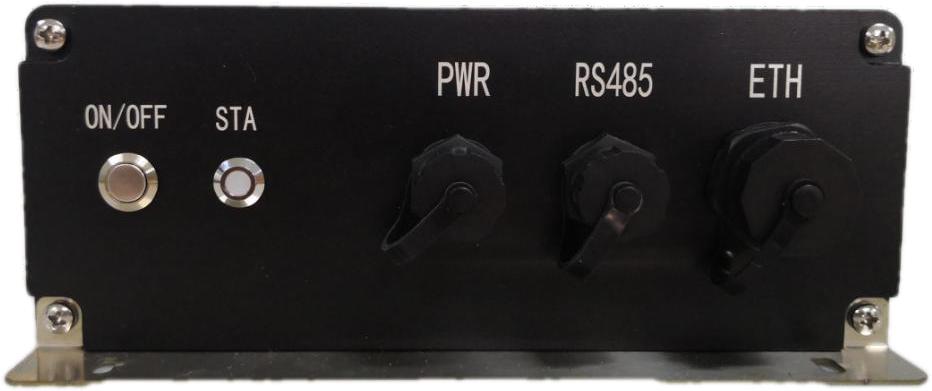

上電前優先安裝天線，取出穩壓電源盒連接 PWR，通訊網線穿過配套的網線防水頭連接 ETH,按下 ON/OFF
電源按鈕，STA 快速閃爍后平緩閃爍，及為正常運行；
智能網關與無線發射器配對安裝，出廠前已默認完成配對程序，設備 ID 貼于產品表面，按照對應點表安裝；
智能網關與上位機通過網線相連進行數據傳輸，傳輸協議為 MODBUS TCP。
配對點表
| 無線發射器 | 無線智能網關 | 組號 |
| 1 | CH-0， Node: 11 | CH-0， GW: 1 | 1 |
| 2 | CH-1， Node: 12 | CH-1， GW: 2 | 2 |
| 3 | CH-2， Node: 13 | CH-2， GW: 3 | 3 |
| 接 口 |
接插口 | 接插口數量 | 3 |
| 接插口屬性 | 1 路防水 DC 接口、1 路防水 RJ45 接口、1 路防水 RS485 接口 |
天線 |
天線接口 | N 型母頭 1 路發射、1 路接收（默認） |
| N 型母頭 1 路中繼、1 路 4G（選配） |
| 天線增益 | 3dBi |
| 天線角度 | 垂直極化 全向天線 |
| 供 電 |
| 供電方式 電源 | DC10V-30V 推薦 12Vor24V |
| 工作環境及特征 |
| 浪涌防護 | 共模 4Kv/差模 2Kv |
| 濕度（非凝結） | ≤95％（非凝結） |
| 工作溫度 | -40～75℃ |
| 儲存溫度 | -40～80℃ |
特性 | 上行接收信道數量 | 2 路（支持 2 路并行接收） |
| 下行發射行道數量 | 1 路 |
| 中繼信道數量 | 1 路 |
| 尺寸 | L*W*H(mm) | 250*200*75 |
工作電流 | 滿負荷工作電流 | < 1.5A @12V |
| 正常狀態工作電流 | < 600mA @12V |
| 空閑狀態工作電流 | <70mA @12V |
